レーザー加工機 / レーザーカッター「Trotec Speedy 360」

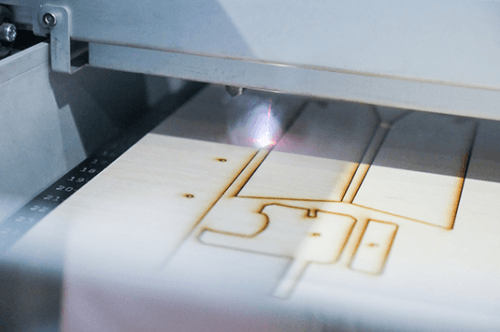

FabCafe Nagoyaに設置しているのは、Trotec社のレーザーカッター「Trotec Speedy 360」です。高精度・コンパクトタイプのレーザー加工機。 illustrator等で作成したデータを元に、さまざまな素材に彫刻・カット加工を施すことができます。

Drop-in | オペレーター付きプラン

¥1,100 / 15min（税込）
専属スタッフのサポートを受けながらご利用いただくプランです。
当日、予約なしの飛び込みで利用するシステムです。少しだけ試してみたいという場合にはこちらをオススメしていますが、混み具合によっては、利用枠が全て埋まってしまう可能性があります。
※ご予約の方が優先となります。また、混み具合によってはお待ちいただいたり、すぐに受付ができない場合もございます。あらかじめご了承ください。
※木・金は対象外

時間利用 | オペレーター付きプラン

¥4,400 / 45min（税込）

専属スタッフのサポートを受けながらご利用いただくプランです。
あらかじめ指定の時間をオンラインにてご予約ください。
※1時間以上継続してご利用の場合、50分ごとに10分の点検・メンテナンスを行います、あらかじめご了承ください。
※木・金は対象外

セルフ利用 |オペレーター無しプラン

¥2,200 / 60min（税込）※メンテナンス時間込み

Fabツール講習会 [レーザーカッター] を受講し、FabCafe Nagoyaのレーザーカッターの操作方法を習得済みと認められていることが利用条件となります。
※利用可能曜日：木・金
※1時間以上継続してご利用の場合、50分ごとに10分の点検・メンテナンスを行います、あらかじめご了承ください。

ご利用前に必ずご確認ください。ご利用に際しては、以下の内容をすべてご了承いただいたものとして扱います。

• 元データの制作代行は承っておりません。
• 元データの不備に伴う造形不良に対しては、返金等はいたしかねます。
• 手作業での加工となるため、仕上がりの精度の保証はいたしかねます。
• 加工の際はテストが必要です。材料は多めにご用意ください。
• 表面に凹凸のある形状の素材は加工できません。（平らな面にしか加工することができません）
• 使用不可素材のご使用、その他不適切な操作により機器に損傷が生じた場合は、補修費用を請求する場合があります。
• 公序良俗に反する内容や法令に違反する内容の場合、ご利用をお断りさせていただきます。また、ご利用中であっても、不適切な内容と 認められる場合は即時にご利用を中止させていただきます。データ含む製作物が、第三者の著作権・商標権・特許権・意匠権を含む知的財産権その他の権利を侵害する場合は、ご利用をお断りさせていただきます。また、上記権利への侵害が発生した場合、弊施設では一切の責任を負いかねます。
• セルフ利用は、FabCafe Nagoya Fabセルフ機器利用規約をお読みいただき、同意いただいた上でご利用ください。

レーザーカッター用データ形式

レーザーカッターご利用にあたっては、下記仕様にてデータを作成のうえ、USBメモリ等でお持ちください。

データ形式

• ファイル形式 ：ai
• カラーモード：RGB
• カットライン（切り抜き加工したい線）：0.003pt
• カットラインのカラー：赤(R 255/G 0/B 0)
• 彫刻のカラー：黒(R 0/G 0/B 0)

※テキストは全てアウトライン化してください。
※カット・彫刻を行わない部分のデータは全て削除してください。
※画像を彫刻する場合はグレースケール(8bit)または2階調化へ処理してください。
※複合パスではカット加工ができません。それぞれ独立したパスで、塗りは無しのデータとしてください。
※パターン機能などを使っている場合は解除し、パスデータのみとなるように処理してください。

加工サイズ

FabCafe Nagoyaのレーザーカッターの加工サイズは、最大【w813 x d508 x h150 mm】です。
材料は上記以内のサイズでお持ち込みください。（*このサイズを超えるものは機器に入らないため加工ができません）
※カット可能な厚みには限度があります。
例）木材・アクリル：厚さ 5mm / 金属：カット不可

使用できない素材

以下の素材についてはご利用をお断りしております。

• 塩ビ、燃やした際に有毒ガス等を発生する素材
• 鏡
• 金属
• 羊毛フェルト

◎上記以外の素材についての可/不可については、trotec公式情報の「CO2レーザー」の項目をご参照ください。（実際の加工結果は、レーザー出力等を含むレーザー加工機の機種、もしくは材料の原料・成分・材質・色によって、記載の内容と異なる場合があります。あくまで加工情報の参考としてご活用ください）

詳細リンク集

• レーザーカッターマニュアル 使い方を掲載しています。
• レーザー材料データベース 過去の事例や加工数値などを記録しています。

Q.購入できる素材はありますか？

こちらをご確認ください。

Q.レーザカッターで「プラ板」の加工はできますか？

プラスチックの種類により異なります。

• 「塩ビ（ポリ塩化ビニル / PVC）」は使用禁止素材です。有毒なガスを発生し、機器の故障の要因ともなるため、ご使用いただくことはできません。
• 「アクリル」や「ポリエチレン（PE）」は、レーザーカッターの加工に適しています。
• 「ポリプロピレン（PP）」は、レーザー加工可能ですが、溶け跡が発生するなど、加工精度に難ありです。
• 上記以外のプラスチック素材の適性については、レーザーカッターの機器メーカートロテック公式情報の「CO2レーザー」の項目をご参照ください。（*実際の加工結果は、レーザー出力等を含むレーザー加工機の機種、もしくは材料の原料・成分・材質・色によって、記載の内容と異なる場合があります。あくまで加工情報の参考としてご活用ください）
• 原材料が不明なプラスチックのレーザー加工は禁止させていただいております。（重大な事故に繋がる恐れがあるため、何卒ご理解ください）
• 例）「クリアファイル」は、塩ビ製品のことが多いため、開封済みのものはNG

Q.イラストレーターなどAdobeのデザインソフトは借りられますか？

貸し出しておりません。
